Jakie są zastosowania materiału wolframowego w systemach mikro -elektromechanicznych (MEMS)?

Systemy mikroelektromechaniczne (MEMS) reprezentują technologię rewolucyjną, która integruje elementy mechaniczne, czujniki, siłowniki i elektronikę pod mikroskalem. Systemy te znalazły powszechne zastosowania w różnych dziedzinach, od elektroniki użytkowej po lotnisko i opiekę zdrowotną. Tungsten, niezwykły materiał znany ze swoich unikalnych nieruchomości, pojawił się jako kluczowy gracz w rozwoju MEMS. Jako wiodący dostawca materiałów wolframowych, cieszymy się, że możemy zbadać różnorodne zastosowania wolframu w MEMS i sposób, w jaki nasze produkty wysokiej jakości mogą przyczynić się do rozwoju tej najnowocześniejszej technologii.

Właściwości wolframu, dzięki czemu jest idealny do MEMS

Tungsten oferuje zestaw właściwości, które sprawiają, że jest bardzo odpowiedni do aplikacji MEMS. Przede wszystkim Tungsten ma wyjątkowo wysoką temperaturę topnienia 3422 ° C, co jest najwyższe spośród wszystkich metali. Ta wysoka temperatura topnienia pozwala wolframowi wytrzymać wysokie temperatury bez znaczącej deformacji, co czyni go idealnym dla urządzeń MEMS działających w trudnych środowiskach termicznych.

Oprócz wysokiej temperatury topnienia, wolfram ma doskonałe właściwości mechaniczne. Jest to jeden z najgrenniejszych metali o gęstości 19,25 g/cm³. Ta wysoka gęstość nadaje wolframowi wysoki stosunek masy do objętości, co jest korzystne dla zastosowań, w których ważne są siły bezwładności, na przykład w akcelerometrach i żyroskopach. Tungsten ma również moduł wysokiego Younga, co oznacza, że ​​jest sztywny i odporny na deformację elastyczną. Ta właściwość ma kluczowe znaczenie dla utrzymania integralności strukturalnej urządzeń MEMS pod naprężeniem mechanicznym.

Kolejną ważną właściwością wolframu jest jej niski współczynnik rozszerzalności cieplnej (CTE). CTE wolframu wynosi około 4,5 × 10⁻⁶/° C, co jest stosunkowo niskie w porównaniu z innymi metali. Ten niski CTE pomaga zminimalizować naprężenie termiczne i zniekształcenie w urządzeniach MEMS, szczególnie gdy są one poddane zmianom temperatury.

Wolfczka jest również wysoce odporna na korozję i utlenianie. Tworzy stabilną warstwę tlenku na swojej powierzchni, która chroni ją przed dalszym utlenianiem i korozją. Ta właściwość sprawia, że ​​wolfram jest odpowiedni dla urządzeń MEMS, które są narażone na trudne środowiska chemiczne lub wysoką wilgotność.

Zastosowania wolframu w MEMS

Czujniki bezwładności

Czujniki bezwładności, takie jak akcelerometry i żyroskopy, są szeroko stosowane w urządzeniach MEMS do pomiaru przyspieszenia, prędkości kątowej i orientacji. Wysoka gęstość i sztywność wolframu sprawiają, że jest to idealny materiał do masowych mas w czujnikach bezwładnościowych. Masa dowodowa jest kluczowym składnikiem czujnika bezwładnościowego, który porusza się w odpowiedzi na przyspieszenie lub prędkość kątową. Używając wolframu jako materiału masy dowodowej, czułość i dokładność czujnika bezwładnościowego można znacznie poprawić.

Na przykład w akcelerometrze MEMS masa dowodowa jest zawieszona przez zestaw sprężyn. Gdy akcelerometr jest poddawany przyspieszeniu, masa dowodowa porusza się w stosunku do ramy akcelerometru, a ruch ten jest wykrywany przez mechanizm wykrywania. Wysoka gęstość wolframu pozwala na zastosowanie większej masy dowodowej w mniejszej objętości, co zwiększa czułość akcelerometru. Jednocześnie wysoka sztywność wolframu zapewnia, że ​​masa dowodowa utrzymuje swój kształt i położenie pod naprężeniem mechanicznym, co poprawia dokładność akcelerometru.

Rezonatory

Rezonatory są niezbędnymi komponentami w urządzeniach MEMS do generowania i kontrolowania oscylacji. Moduł High Young i niski CTE Tungsten sprawiają, że jest to odpowiedni materiał dla rezonatorów MEMS. Moduł wysokiego Younga pozwala na osiągnięcie wysokiej częstotliwości rezonansowej, podczas gdy niski CTE pomaga utrzymać stabilność częstotliwości rezonansowej w szerokim zakresie temperatur.

W rezonatoru MEMS struktura wolframu została zaprojektowana do wibracji z określoną częstotliwością. Ta wibracja może być używana do różnych zastosowań, takich jak odniesienia do częstotliwości, filtry i czujniki. Na przykład w zegarku opartym na MEMS rezonator wolframu działa jako stabilne źródło częstotliwości, zapewniając dokładne wykonywanie czasu.

Mikroeatry

Mikroeatry są używane w urządzeniach MEMS do podgrzewania, takich jak czujniki gazu i urządzenia mikroprzepływowe. Wysoka temperatura topnienia i niska rezystywność Tungsten sprawiają, że jest to doskonały materiał do mikrokheatów. Wysoka temperatura topnienia pozwala mikroecherowi działać w wysokich temperaturach bez topnienia, podczas gdy niska rezystywność umożliwia wydajne ogrzewanie przy niskim zużyciu energii.

W czujniku gazu MEMS mikroheater służy do podgrzewania materiału wykrywania do określonej temperatury, co wzmacnia reakcję chemiczną między gazem a materiałem wykrywającym. Poprawia to wrażliwość i selektywność czujnika gazu. Mikroeatry wolframowe można wytwarzać za pomocą technik mikrofabrykowania, takich jak osadzanie się cienkimi filmu i fotolitografia, aby osiągnąć precyzyjną kontrolę kształtu i rozmiaru elementu grzewczego.

Mikroelektrody

Mikroelektrody są używane w urządzeniach MEMS do wykrywania elektrycznego i uruchamiania. Doskonała przewodność elektryczna i stabilność chemiczna Tungsten sprawiają, że jest to odpowiedni materiał do mikroelektrod. Wysoka przewodność elektryczna pozwala na wydajne przenoszenie sygnałów elektrycznych, podczas gdy stabilność chemiczna zapewnia, że ​​mikroelektrody nie reagują na otaczające środowisko.

Na przykład w bioSensor MEMS mikroelektrody wolframowe są używane do wykrywania sygnałów elektrycznych wytwarzanych przez cząsteczki biologiczne. Stabilność chemiczna wolframu zapobiega uszkodzeniu mikroelektrod przez próbkę biologiczną, co poprawia niezawodność i trwałość bioczujnika.

Nasze produkty wolframowe do aplikacji MEMS

Jako wiodący dostawca materiałów wolframowych oferujemy szeroką gamę wysokiej jakości produktów wolframowych, które są odpowiednie do zastosowań MEMS. NaszPłytki wolframowe o wysokiej gęstościsą wykonane z wolframu o dużej czystości i mają jednolity rozkład gęstości. Płytki te mogą być używane do wytwarzania mas dowodowych w czujnikach bezwładnościowych lub jako komponentów strukturalnych w urządzeniach MEMS.

NaszWysokiej jakości płyta wolframowajest dostępny w różnych grubościach i rozmiarach oraz ma doskonałe właściwości mechaniczne i elektryczne. Ta płyta może być stosowana do mikroeatrów, mikroelektrod i innych zastosowań MEMS.

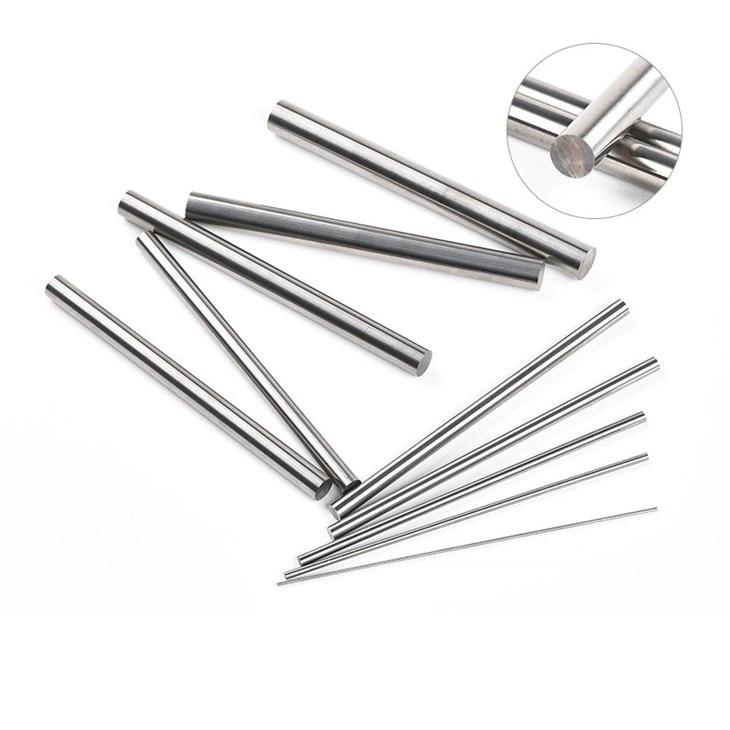

Zapewniamy równieżPręt wolframowy o wysokiej czystościo wysokim współczynniku kształtu. Wysoka czystość pręta wolframu zapewnia doskonałą stabilność chemiczną i przewodność elektryczną. Ten pręt może być używany do wytwarzania mikrostruktur w urządzeniach MEMS, takich jak rezonatory i wsporniki.

Skontaktuj się z nami w celu zamówienia materiału wolframowego

Jeśli jesteś zainteresowany użyciem materiałów wolframowych do aplikacji MEMS, z przyjemnością omówimy Twoje wymagania i zapewnić najlepsze rozwiązania. Nasz zespół ekspertów ma duże doświadczenie w dziedzinie materiałów wolframowych i może oferować profesjonalne porady i wsparcie. Niezależnie od tego, czy potrzebujesz niewielkiej ilości próbek wolframu do badań i rozwoju, czy na dużą skalę produkcji komponentów wolframu, możemy zaspokoić Twoje potrzeby.

Skontaktuj się z nami, aby rozpocząć negocjacje w zakresie zamówień. Z niecierpliwością czekamy na współpracę z Tobą, aby przyczynić się do rozwoju technologii MEMS.

Odniesienia

1. Madou, MJ (2002). Podstawy mikrofabrykowania: nauka o miniaturyzacji. CRC Press.
2. Kovacs, GTA (1998). Podręcznik źródłowy mikroobróbki. McGraw-Hill.
3. Maluf, Ni i Williams, KR (2004). Wprowadzenie do inżynierii systemów mikroelektromechanicznych. Artech House.
